Termostat ST-01 s příložným čidlem pro oběhová čerpadla

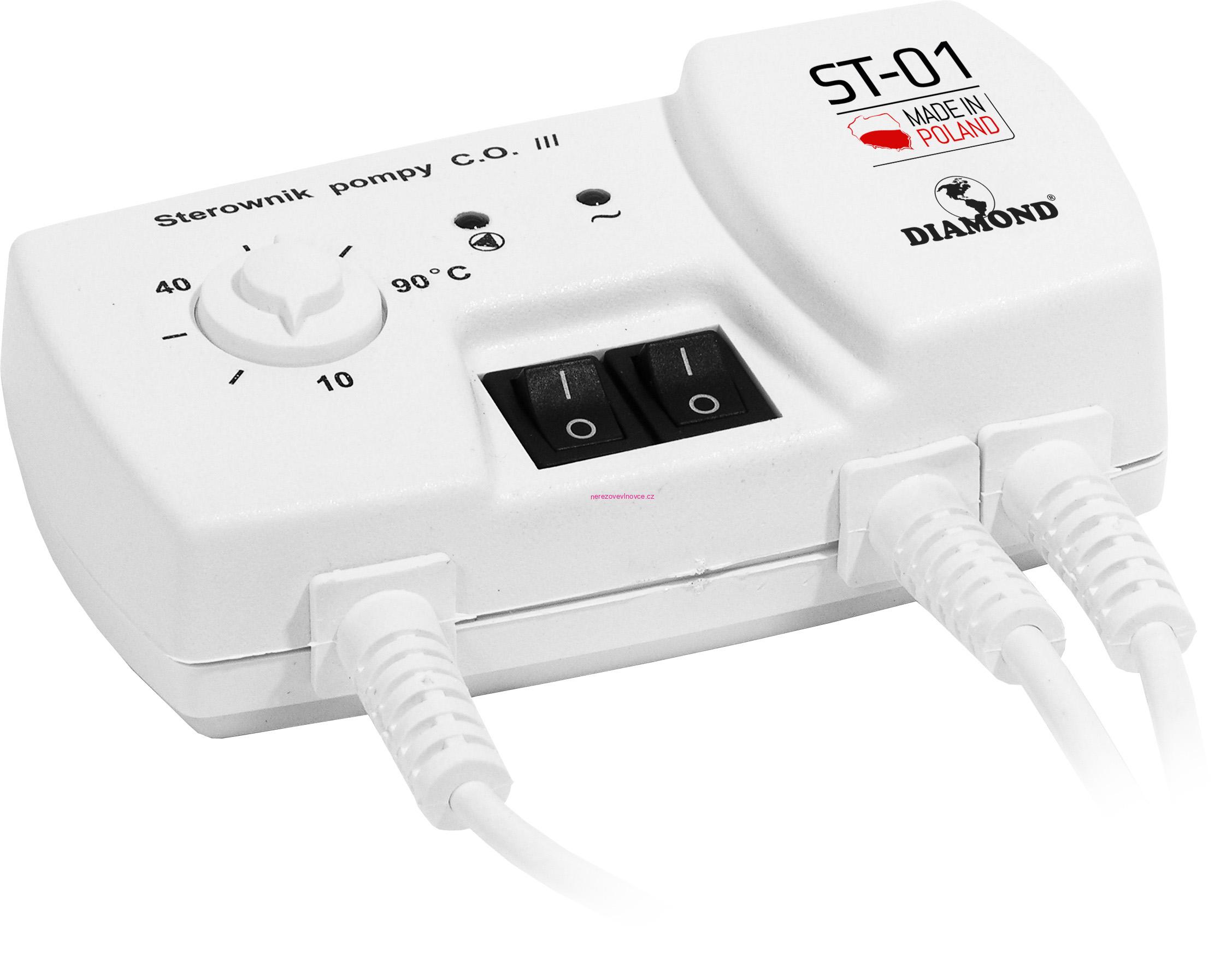

Termostat ST-01 s příložným čidlem.

ST-01 je elektronický termostat pro oběhová čerpadla otopných systémů, který zapíná nebo vypíná čerpadlo v závislosti na přednastavené teplotě.

Přístroj zajišťuje cirkulaci vody v otopných systemech s plyný nebo uhelným kotlem, který není vybaven samostatnou jednotkou pro ovládání čerpadla. Teplotní čidlo zaznamenává teplotu ohřáté vody, která je kotlem dodávána do protilehlého systému.

V centrálních otopných systémech s uhelným kotlem zajistí přístroj vypnutí čerpadla, jakmile dojde k vyhasnutí ohně.

V otopných systémech s kotlem pro vodořev musí být teplota nastavená na stroji ST-01 nižší než teplota snímaná tepelným senzorem. Pro zamezení sražení vody na povrch kotle při ohřevu (tzv. "pocení kotle"), musí být teplota nastavená otočným přepínačem vyšší než teplota rosného bodu v místnostech

Stav přístroje ukazují dvě LED diody:

• Zelená LED dioda svítí – přístroj je v režimu automatická funkce a zapiná/vypiná čerpadlo v závislosti na předvolené teplotě.
• Zelená i červená LED dioda svítí – přístroj je v režimu nezávislé funkce a čerpadlo běží nepřetržitě, nezávisle na snímané teplotě a teplotě přednastavené na přístroji.

UPOZORNĚNÍ - Snímač není určen pro ponoření do kapalin či připojení k odtahu spalin.

• Teplotní rozsah: 10-90°C
• Hystereze: 5°C
• Max. zátěž:180W
• Napájecí napětí: 230V
• Počet senzorů: 1x
• Příložné čidlo: 1,2m (standardní balení)
• Rozměry:72x50x32
• Stupeň ochrany: IP-20

Ovládání termostatu:

1. Potenciometr
2. Příložné čidlo
3. Ovladací vypínač ruční práce čerpadla
4. Hlavní vypínač termostatu
5. Přívodní síťový kábel 220V
6. Kabel pro připojení čerpadla
7. Dióda signalizující práci čerpadla
8. Dióda signalizující zapnutí nebo vypnutí termostatu

Zbůsob zapojení přívodního kabelu k čerpadlu:

• Žluto-zelený-uzemnění
• Modrý-N
• Hnědý-fáze
