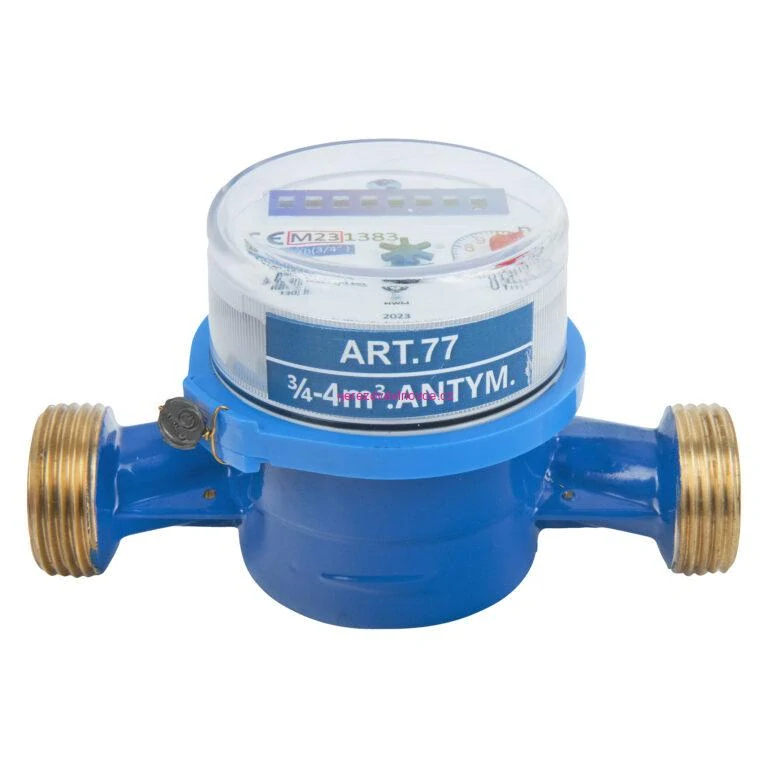

Antimagnetický vodoměr DIAMOND ART.77‑3/4‑4

je spolehlivý měřicí přístroj určený pro přesné měření spotřeby studené pitné vody v domácnostech, bytech i komerčních objektech. Díky robustní mosazné konstrukci, kvalitnímu měřicímu mechanismu a ochraně proti magnetickému ovlivnění zajišťuje dlouhodobě stabilní a přesné výsledky.

Vodoměr je vhodný pro horizontální i vertikální montáž (H/V), což umožňuje flexibilní instalaci v různých podmínkách. Nízká tlaková ztráta ΔP63 zaručuje plynulý průtok bez negativního vlivu na systém. Měřicí ústrojí je chráněno plombou proti neoprávněné manipulaci, což zvyšuje bezpečnost a spolehlivost odečtů.

Model ART.77‑3/4‑4 splňuje evropské normy, je označen metrologickou značkou CE + M a disponuje hygienickým atestem pro pitnou vodu. Díky 3leté záruce představuje jistotu pro dlouhodobé použití v každé instalaci.

Překlad: Hraniční chyba a průtokové rozsahy

Důležité jsou čtyři označení: Q1, Q2, Q3 a Q4:

Q1 – minimální průtok

Nejmenší průtok, při kterém vodoměr splňuje požadavky na maximální dovolenou chybu měření.

Q2 – přechodový (mezilehlý) průtok

Hodnota mezi minimálním a trvalým průtokem. V tomto bodě se rozsah měření dělí na dvě části – dolní a horní. Každá část má vlastní povolenou chybu měření.

Q3 – trvalý průtok

Největší průtok, při kterém vodoměr pracuje správně v běžných podmínkách – při průtoku nepřetržitém i přerušovaném.

Q4 – přetěžovací průtok

Nejvyšší průtok, který může vodoměr krátkodobě snést, aniž by došlo k jeho poškození.

🎯 Povolená chyba měření

Dolní rozsah (od Q1 včetně do Q2, bez Q2):

• ±5 % (platí pro studenou, teplou i horkou vodu)

Horní rozsah (od Q2 včetně do Q4 včetně):

• ±2 % pro studenou vodu

• ±3 % pro teplou a horkou vodu

🔢 Sériové číslo

Sériové číslo vodoměru je uvedeno na číselníku. Začíná písmeny S/N a slouží k jednoznačné identifikaci zařízení.
