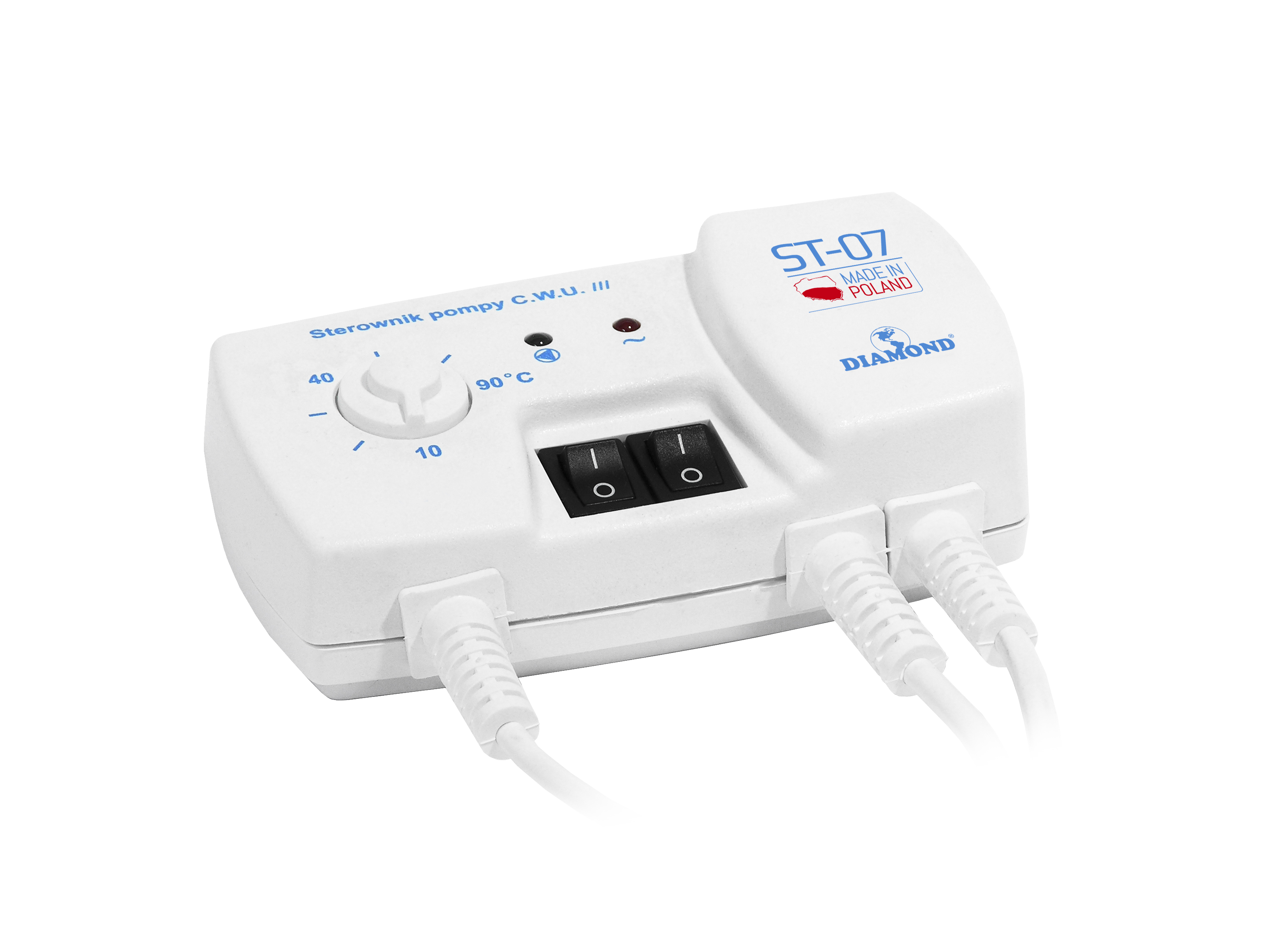

Termostat ST-07 s příložným čidlem pro cirkulační čerpadla

Termostat pro cirkulační čerpadlo s příložným čidlem.

Termostat ST-07 je určen pro cirkulační čerpadla k zásobníkům vody.

Funkce termostatu:

Zadáním termostatu je přerušit napájení čerpadla pokud překročí nastavená teplota v okruhu kde je přiložené teplotní čidlo.

Pokud je v okruhu teplota nižší než je nastavena na termostatu,tak čerpadlo pracuje neustále.

Přiložné čidlo se instaluje před cirkulačním čerpadlem.

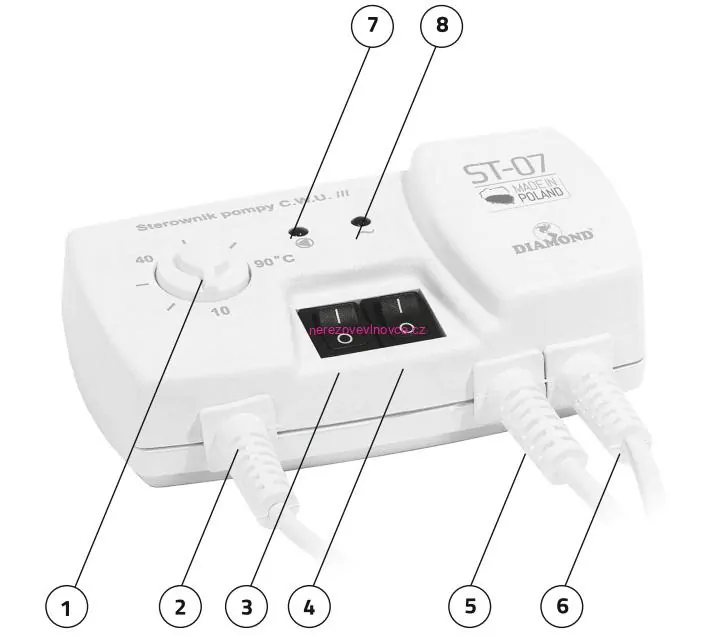

Popis přístroje:

1. Potenciometr
2. Příložné čidlo-délka 1,2m
3. Vypínač ruční práce čerpadla
4. Spínač síťového napájení termostatu
5. Přívodní kabel k napájení přístroje
6. Přívodní kábel k čerpadlu
7. Dióda signalizující práci čerpadla
8. Dióda signalizující zapnutí přístroje

Způsob zapojení přívodního kabelu k čerpadlu:

• Žluto-zelený-uzemnění
• Modrý-N
• Hnědý-fáze
